第一節：用電設備的環境條件

二、電氣設備外殼防護等級

1、較大危險的環境

（1）空氣相對濕度超過75%

（2）環境溫度超過35%

（3）含有導電粉塵

（4）有金屬、泥土、鋼筋混凝土、磚等導電地面

（5）工作人員一邊接觸金屬構件一邊接觸電氣設備殼體

2、特別危險的環境

（1）室內及物品潮濕、空氣濕度接近100%

（2）室內有對電氣絕緣有破壞的氣體、液體等化學介質

（3）同時具有兩種以上較大危險特征的場所

一、用電環境分類

1、較大危險的環境

（1）空氣相對濕度超過75%

（2）環境溫度超過35%

（3）含有導電粉塵

（4）有金屬、泥土、鋼筋混凝土、磚等導電地面

（5）工作人員一邊接觸金屬構件一邊接觸電氣設備殼體

2、特別危險的環境

（1）室內及物品潮濕、空氣濕度接近100%

（2）室內有對電氣絕緣有破壞的氣體、液體等化學介質

（3）同時具有兩種以上較大危險特征的場所

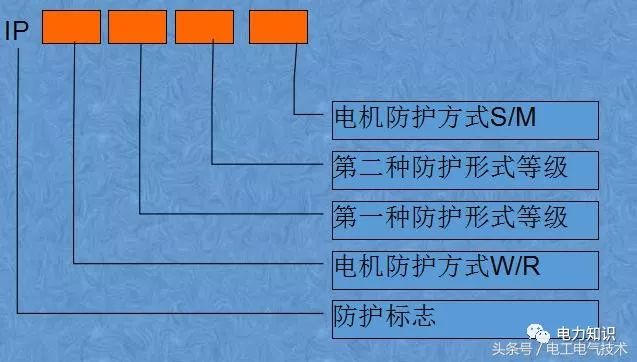

二、用電設備外殼防護等級

1、第一種防護方式分為7級

2、第二種防護方式分為9級

3、電機防護方式

W：氣候防護式電機

R：管道通風式電機

S：靜止?fàn)顟B(tài)下采用第一種防護形式

M：運轉狀態下采用第二種防護形式

第二節：電動機

1、直流電機：結構復雜、可靠性低、啟動調速容易。用于機車、升降機、家用電器。

2、同步電機：結構較復雜、可提高無功功率。用于不需調速、不頻繁啟動的大型設備。

3、繞線式異步電機：轉子不接電源，啟動性能好。用于啟動頻繁的起重機械或冶金機械。

4、鼠籠式異步電機：結構簡單、工作可靠、價格低、啟動調速性能差，應用最為廣泛。

二、異步電動機工作原理及運行狀態

原理：三相異步電動機的定子由三組繞組，接通三相電源后，產生旋轉磁場，使封閉的轉子繞組中產生感應電動勢和電流，轉子封閉繞組在通電后，在磁場中受力而旋轉。

運行狀態：工作狀態下的感應電動機轉速必須低于同步轉速（旋轉磁場的轉速），線圈才能切割磁力線產生轉矩而轉動。

三、異步電動機的型號

和額定參數

四、電動機的啟動、調速和制動

1、啟動：啟動電流很大，10KW以上的鼠籠式電動機采用減壓啟動。

2、調速：鼠籠式電動機要變頻調速和變極調整；繞線式電機可用電阻式調速。

3、制動：機械制動采用電磁制動閘實現；電氣制動采用短接或反接電源實現。

4、換向：調換三相電機三相電源中的任意兩相。

五、電動機的運行

1、正常運行

（1）運行參數：電壓、電流、頻率、溫升要符合要求；

（2）保護：保護措施要齊全可靠；

（3）保養維修：主體完善、零附件齊全無損壞，保持清潔

（4）資料記錄按理：保存原始技術資料，建立運行檢修記錄。

2、電動機故障

（1）溫升過高：短路缺相、過載過壓、啟動頻繁、接觸不良、機械故障

（2）振動可異響：安裝不當、軸承不良、繞組短路、定子鐵心不緊

（3）內部冒煙起火：短路、電刷火花、內部放電

（4）不能啟動或轉速下降：電源缺相電壓過低、斷路、接線錯誤、過載

（5）三相電流不平衡：電源電壓不平衡、定子繞組匝數不對、錯線短路

（6）電刷冒火：電刷牌號不對、壓力過大過小、接觸不良

（7）外殼帶電：漏電、絕緣不良、相線碰殼、接地接零失效

3、異步電機不對稱運行：

（1）電動機缺相時可將一相接單相電源，作單相電機故障不對稱運行

（2）缺相運行易燒毀電機的常見原因

（3）兩相一零：將其中的相錯接入保護零線，十分危險

一、主要電氣設備及安全要求

1、組成：電源、控制電氣、制動、電機、信號照明、工作裝置。

2、特點：工作繁重、控制要求高、移動工作、工作環境差。

3、電動機：高機械強度和過載能力，適應頻繁啟動、反轉、制動。

4、電磁制動：通電分離、斷電合閘，確保工作可靠。

5、控制電器：容量足夠、開閉可靠、接觸良好，能承擔繁重工作

6、起重電磁鐵：工作平衡可靠，安全因素高，是能超重起吊

二、保護電器及保護方式

1、過流保護：熔斷器和電磁式過流繼電器，防止電機過電流

2、零壓保護：利用主接觸器防止停電復通時電機自動重啟。

3、限位保護：行程開關控制工作行程到一定位置時自動停車

4、零位保護：控制器零位保護觸頭，保證控制電器未復位不能啟動電機

5、安全開關：各通道門上裝有安全開關，防止開門時接通電源。

6、緊急開關：便于操作，緊急時用于停車。

三、線路安全要求

1、組成：

主線路：主閘刀開關、主接觸器、過流繼電器電流線圈、定子繞組

轉子線路：電機轉子繞組及外接電阻器

控制線路：啟動按鈕、控制器零位保護、安全開關、緊急開關、過電流保護常閉觸頭、控制器的限位保護觸頭、限位開關

2、安全要求：

（1）滑線應保證高度和距離，強度足夠，無接頭，接觸良好可靠

（2）戶外應采用管配線，戶內采用保護式配線

（3）照明電源應與動力電路分開，高低壓照明電路要分管敷設

（4）起重機線路導線采用500V絕緣銅線，截面不小于1.5-2.5m2

（5）修理用照明插座電壓不高于安全電壓

（6）所有不帶電的金屬部分都要有可靠的保護接地或接零。

第四節：移動式電氣設備

一、用電特點及一般要求

1、有專人管理，每次使用前要檢查；

2、導線用橡皮線，線長不超過2M

3、保護電器合格，接地可靠

4、室外要防雨

二、電焊機

三、移動式起重設備

四、其它移動設備電器

（各移動電器詳細使用要求參見：124-125頁）

第五節：手持式電動工具

一、分類

1、按應用范圍分9類；

2、按觸電保護方式分III類

二、合理選用

根據使用場所合理選用手持電動工具

三、使用修養

1、專人管理，定期檢查

2、每次使用時都要進行外觀和電氣檢查

3、停止工作時斷電，移動時要手持握把

4、高空作業時加系安全帶

四、檢修

定期檢修，專人維護，檢查絕緣，確保安全。
